光伏电站内的逆变器、通信光缆、通信装置、AGC服务器、AGC工作站、远动装置、路由器等设备组成了一个具有AGC管理功能的子系统，这个子系统相对调度机构的AGC管理主站来说，称之为光伏AGC子站。光伏电站AGC子站应与调度主站实现闭环运行，其拓扑关系如图1所示。

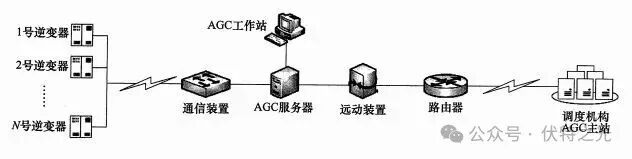

图1：拓扑关系

(二)AGC系统主要设备的功能

逆变器实时接收AGC服务器下发的有功功率目标值指令，根据目标值指令进行发电，并且将当前逆变器的有功功率值实时反馈给AGC服务器。逆变器可以根据自身运行情况，反馈给AGC系统一个是否受控的信号，当逆变器故障时，反馈不受控信号，此时AGC系统将该逆变器自动闭锁，不再对其下发新的指令，同时该逆变器也不参与AGC系统的负荷平衡运算；当逆变器运行正常时，反馈受控信号，AGC系统对该逆变器进行有功功率控制，该逆变器正常参与AGC系统的负荷平衡运算。

通信装置负责逆变器和AGC服务器之间的通信规约转换，是实现实时通信的桥梁纽带。每台逆变器所有的遥测、遥调、遥信信息都需通过通信装置传达给AGC服务器，通信装置之间通过光纤相互连接，以满足远距离快速传输的要求。

AGC服务器是整个有功控制系统的核心，其主要功能一是自动向调度主站输送光伏AGC子站状态(功能投入、运行状态、超出调节能力等)信息，同时接收调度主站的有功控制和调节指令，按照设定的逻辑策略进行负荷分配，实现有功功率的监测、控制，达到控制精度要求；二是实时采集各逆变器和集电线路的有功功率信息，并对采集的数据进行有效性和正确性检查。远动装置是AGC服务器和调度主站通信的中转站，负责接收调度主站的有功功率指令，然后转发给AGC服务器去执行，同时也将光伏发电站AGC子站状态信息传送到调度主站。

AGC系统正常运行时，自动接收调度主站下发的功率目标值指令，并按该指令运行相关程序。该指令一般来说是动态变化的，且定时刷新，可以通过及时查看功率曲线变化情况来判断功率目标值变化情况。

当发现调度指令不变时，手动设置AGC调度指令，若手动设置值刷新正常，则可以说明AGC子站工作正常；若不刷新，应及时检查远动装置、AGC服务器或传输线路通信是否正常。

（二）AGC服务器无法接收调度指令

光伏AGC系统接收不到新的调度指令时，系统会一直执行其最后一次收到的指令，此时实时功率曲线为一条直线，同时调度指令不刷新。

发现调度指令中断后，应及时联系其他接入同一断面的场站，询问其AGC运行情况，若判断是调度主站异常，则立即汇报调度，根据调度命令进行相应的操作，但如果判断调度主站运行正常，则应及时检查远动装置、AGC服务器或传输线路通信是否正常并采取相应的处理措施。一般来说AGC服务器或远动装置异常死机导致指令中断的可能性较大，重启装置后即可恢复正常。特殊情况时，需联系厂家协助处理。

（三）AGC服务器与逆变器通信中断

当AGC服务器与逆变器的通信中断时，应判断是光伏区单台通信装置故障、通信光缆故障还是AGC子站服务器故障，根据故障进行相应的处理。

光伏电站运行维护人员应充分认识到AGC系统的重要性，给予重视，并在设备厂商对AGC系统进行调试时全程跟踪参与，全面细致地了解AGC系统性能及可能会出现的问题。另外，运行维护人员应加强对光伏AGC系统的日常检查和维护保养，加强设备管理，特别是加强网络安全防护，防止AGC服务器遭受网络病毒攻击，造成控制系统瘫痪。
